真空・クリーンルームでの運用：ピエゾモーターが電磁式に勝る理由

半導体ファブ、シンクロトロンビームライン、宇宙シミュレーションチャンバーには共通の制約がある。モーションシステムがプロセス環境を汚染してはならないという点だ。汎用オートメーションの主力である電磁モーターは、アウトガスを発生するポリマーを含み、電子ビームを歪ませる磁場を生成し、ウエハ上でキラー欠陥となる強磁性パーティクルを放出する。半導体特有の真空モーター選定については、真空モーター選定ガイドを参照されたい。超音波圧電モーターは、その設計原理によってこれらの問題の大半を回避できる。動作原理上、コイルも永久磁石も潤滑剤も不要であり、真空・クリーンルーム用途に本質的に適している。本稿では、その理由と残された技術的課題について検討する。

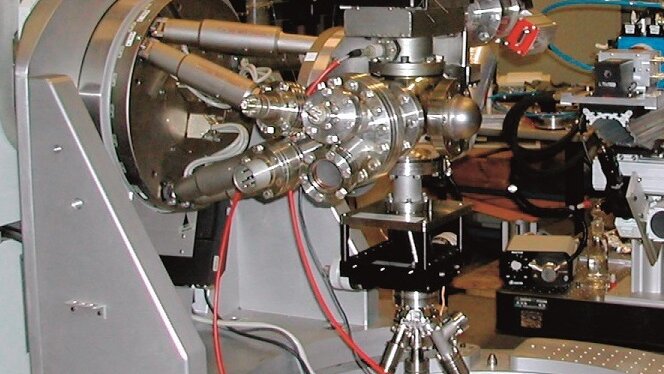

Image: Physik Instrumente (PI)

真空・クリーンルームシステムにおける汚染の問題

真空チャンバーやクリーンルーム装置内に設置されるすべてのコンポーネントは、汚染バジェットに影響を与える。主要な懸念事項は、分子汚染（アウトガス）と粒子汚染の二つである。荷電粒子装置やEUVリソグラフィに特有の三つ目の懸念として、漏洩磁場がある。

アウトガスの基礎

ベイクアウト温度がモーター性能に影響するため、熱的挙動の理解がここでは重要となる。アウトガス率はPa·m/s（または旧来のTorr·L/s·cm²）で測定される。アウトガス率が10⁻⁸ Pa·m/s未満の材料は、一般に高真空（HV、10⁻⁴〜10⁻⁷ Pa）で許容される。超高真空（UHV、10⁻⁷ Pa未満）では、ベイクアウト後に10⁻¹⁰ Pa·m/s未満が要求される。従来のモーターアセンブリにおける主な原因物質は以下の通りである。

• エポキシポッティングコンパウンド：ステーターコイルの封止に使用される。一般的なエポキシは、適度なベイキング後でも10⁻⁶ Pa·m/sのアウトガス率を示す。
• ワイヤー絶縁被覆（ポリイミド、ポリエステル、PVC）。ポリイミドは150 °Cベイクアウト後に約10⁻⁷ Pa·m/sと最も良好だが、PVCは桁違いに悪い。
• ベアリング用潤滑剤。炭化水素系グリースはUHVとまったく相容れない。真空対応のPFPE潤滑剤（Fomblin、Krytox）でさえ、10⁻⁸ Pa以上でフッ素化分解物の測定可能な分圧を生じる。
• 接着剤やポッティング材：ブラシレスDCモーターのローターにマグネットを接合するために使用される。

パーティクル発生

先端半導体リソグラフィでは、直径10 nm以上のパーティクルが問題となる。ISO 14644-1 クラス1クリーンルームでは、0.1 µm以上のパーティクルが1立方メートルあたり10個以下でなければならない。モーションシステムにおけるパーティクルの発生源には以下が含まれる。

• ベアリング摩耗粉（鋼、セラミック、またはポリマーケージ材料）
• ブラシ付きDCモーターにおけるブラシまたはコミュテーター摩耗
• 永久磁石への強磁性パーティクルの磁気吸着
• ケーブルの屈曲による摩耗
• ピエゾモーターの摩擦パッド摩耗（ピエゾシステムの唯一の弱点、後述）

電磁モーターが真空で苦戦する理由

コイルからのアウトガス

電磁モーターは、本質的に強磁性コアに巻かれた絶縁ワイヤーのコイルである。ワイヤー絶縁、ボビン材料、コイルを固定する接着剤やワニスはすべてアウトガスの原因となる。標準的なマグネットワイヤーをUHV対応品（ベアワイヤーやセラミック絶縁ワイヤー）に置き換えることは可能だが、コストが大幅に増加し信頼性が低下する。また、ローレンツ力によるワイヤーの動きを防ぐためにコイルをポッティングまたは機械的に拘束する必要があり、ポッティングコンパウンドがさらなるアウトガス源となる。

真空対応ボイスコイルモーターやステッピングモーターのメーカーは、低アウトガスエポキシ（ASTM E595に基づくNASA認定品、TML < 1.0%、CVCM < 0.1%）を使用し、100〜150 °Cで24〜72時間のベイキングを行うことでアウトガスを抑制している。これはHV用途では有効だが、追加的な妥協なしにUHVには不十分なことが多い。

磁場放射

永久磁石モーター（ブラシレスDC、ボイスコイル）は、モーターハウジングを大きく超えて広がる漏洩磁場を発生させる。一般的な20 Wブラシレスモーターは、モーター表面から50 mmの距離で0.5〜5 mTの漏洩磁場を生成し得る。参考までに挙げると以下の通りである。

• 走査型電子顕微鏡は、高分解能イメージングのために50 nT未満の環境磁場を必要とする。
• EUVリソグラフィ装置は、ウエハ面での漏洩磁場を0.1 µT未満と規定している。
• 磁気記憶媒体やMRAM製造プロセスは、1 µT以上の磁場に敏感である。

ミューメタルによるシールドは漏洩磁場を100〜1000分の1に低減するが、質量、体積、コストが増大する。また、熱を閉じ込めるため、熱管理の問題を悪化させる。

放熱

大気中では、対流と放射冷却により、控えめな熱設計でモーターの熱を放散できる。真空中では対流が消失する。大気中で40 °Cで動作するモーターが、真空中では150 °C以上に達する場合があり、アウトガスが加速され、NdFeB磁石の減磁リスクが生じる（グレードにより80〜150 °C以上で磁束低下が始まる）。サーマルストラップ、チャンバー壁への伝導ヒートシンク、デューティサイクル制限がすべて必要になる。

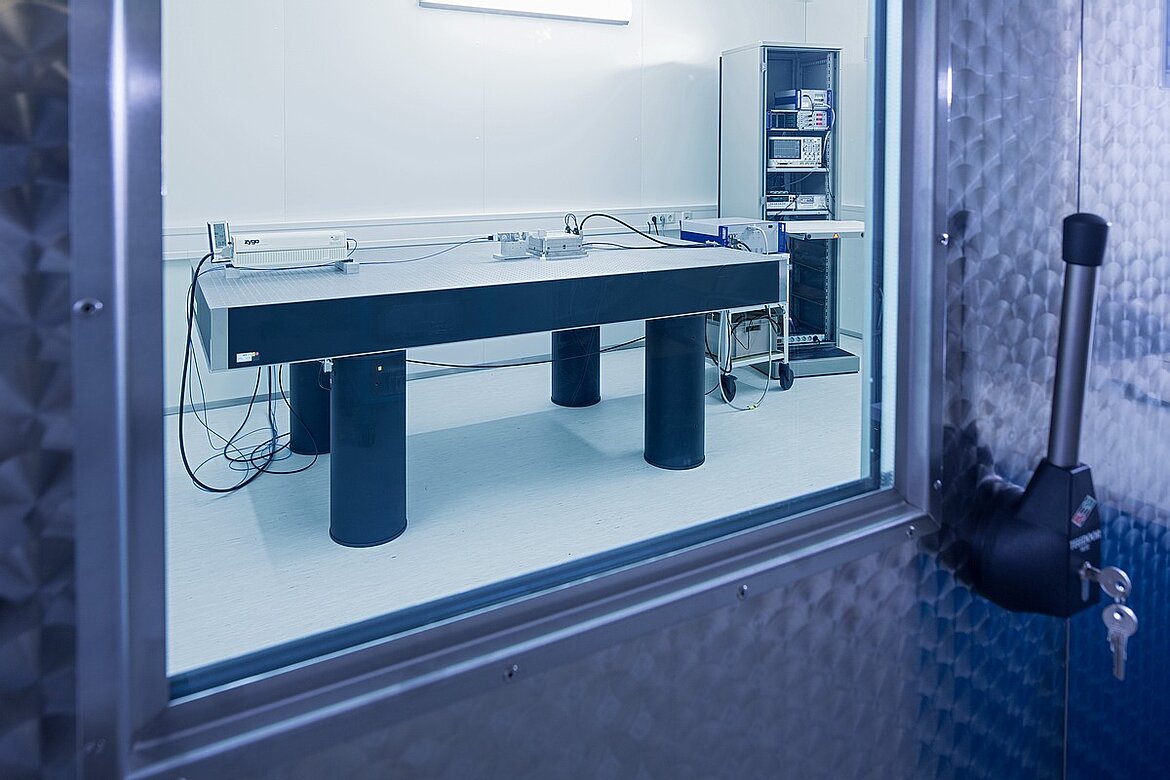

Image: Physik Instrumente (PI)

ピエゾモーターの優位性

超音波圧電モーターは、セラミックまたは金属ステーターの機械共振を励起し、その振動を摩擦インターフェースを介してローターまたはスライダーに伝達することで動作する。この機構により、真空・クリーンルーム用途において本質的な優位性がもたらされる。

磁場放射ゼロ

圧電セラミック（PZT、ニオブ酸リチウム、無鉛代替材料）は誘電体材料であり、動作中に磁場を発生しない。駆動エレクトロニクスは真空チャンバーの外側に配置され、シンプルな同軸ケーブルで接続される。真空内のコンポーネント（ステーター、摩擦チップ、プリロードスプリング）はすべて非磁性である。ピエゾステージからの漏洩磁場は実質的にゼロであり、構造金属の透磁率（通常、非磁性ステンレス鋼またはチタン）のみに制限される。

このため、ピエゾモーターは電子ビーム装置、イオンビームシステム、および磁気的なクリーン度が要求されるあらゆる装置において標準的な選択肢となっている。

最小限のアウトガス源

真空中における一般的な超音波ピエゾモーターアセンブリは以下で構成される。

1. PZTセラミック素子：薄い接着剤層で金属ステーターに接合される。PZT自体のアウトガスは極めて少ない。セラミックは緻密で非多孔質である。焼成PZTのアウトガス率は10⁻¹⁰〜10⁻¹¹ Pa·m/sの範囲にある。
2. 金属ステーターボディ：通常はステンレス鋼、チタン、またはリン青銅。金属は標準的な洗浄とベイクアウト後に低アウトガスとなる。
3. 摩擦チップ：通常はアルミナ（Al₂O₃）または窒化ケイ素（Si₃N₄）。これらのセラミックは実質的にアウトガスゼロである。
4. プリロードスプリング：ステンレス鋼またはベリリウム銅。アウトガスは無視できる程度。
5. 接着剤層：PZTとステーターの接合用。アセンブリ中で最大のアウトガス源である。低アウトガスエポキシまたははんだ接合によって許容レベルに低減可能。
6. 電気接続：PZT電極にはんだ付けされた細線（多くの場合、ベアまたはポリイミド絶縁）。

適切に設計されたピエゾモーターアセンブリの総アウトガスバジェットは10⁻⁹ Pa·m/s未満に抑えることが可能であり、特段の措置を講じなくてもUHVとの互換性がある。一部のメーカーは120 °Cでのベイクアウト後に10⁻¹⁰ Pa·m/sを達成している。

潤滑剤不要

超音波モーターの摩擦インターフェースは、セラミック同士またはセラミックと金属のドライ接触である。潤滑剤は不要であるだけでなく、使用すべきでもない。潤滑はモーター駆動に必要な摩擦係数を低下させ、かえって性能を劣化させる。これにより、真空モーションシステムにおける最も厄介な汚染源の一つが排除される。

ガイド軸用のベアリング（リニアレール、クロスローラー）は注意が必要である。真空中では、セラミックボールとステンレスレースによるドライ運転が一般的であるか、パーティクル発生ゼロのフレキシャベアリングに置き換えられる。フレキシャガイド式ピエゾステージはUHV用途で特に多く使用されている。

残された課題：パーティクル発生と摩耗

ピエゾモーターを潤滑剤不要にしている摩擦インターフェースは、同時にパーティクル発生源でもある。ステーターチップと駆動面（「ランナー」）の接触は微視的な摩耗を伴う。アルミナ同士の接触では、0.1〜10 µmの範囲で微細なセラミックパーティクルが生成される。発生率は以下の要因に依存する。

• 接触力（プリロード）。プリロードが高いほど力の出力は増すが、摩耗が加速する。
• デューティサイクル。連続運転は断続的な位置決めよりも多くのデブリを発生させる。
• 表面仕上げ。研磨面は研削面よりも摩耗が遅い。
• 材料の組み合わせ。アルミナ同士の摩耗は、アルミナと硬質アルマイトアルミニウム、またはアルミナと窒化ケイ素の場合とは異なる。

パーティクル発生の定量化

ピエゾモーターからのパーティクル発生に関する公開データは限られているが、有用なベンチマークを提供する研究がいくつかある。

• 0.5 Nのプリロード、50%デューティサイクルでクラス100クリーンルーム環境において動作する定在波モーターは、走行1メートルあたり100個未満のパーティクル（0.1 µm以上）を発生すると測定された。
• 真空中では、パーティクルは空中に舞うのではなく摩擦インターフェース付近に留まる傾向があり、これは有利に働く場合がある。ただし、ガイドレールに沿って移動し、最終的に敏感な領域に到達する可能性がある。
• 超音波モーターにおけるアルミナ同士の接触の摩耗率は、通常10⁻⁸〜10⁻⁷ mm³/N·m（比摩耗率）の範囲であり、ドライセラミックベアリングと同等である。

低減策

ピエゾモーターからのパーティクル汚染を低減する設計アプローチがいくつかある。

1. パーティクル捕集溝。摩擦インターフェース付近に機械加工されたチャネルが、摩耗デブリの移動を防ぐ。
2. 密閉摩擦ゾーン。接触領域周囲のベローズまたはラビリンスシールがパーティクルを封じ込める。これはクリーンルームグレードのピエゾステージでは標準的な手法である。
3. 最適化されたプリロード。アプリケーションの力と剛性要件に必要な最小限のプリロードを使用することで摩耗を最小化する。
4. 材料選定。より硬いセラミックの組み合わせ（例：窒化ケイ素対アルミナ）やランナー表面へのDLC（ダイヤモンドライクカーボン）コーティングにより、摩耗率が3〜10倍低減される。
5. フレキシャガイド設計。転がり軸受を排除することで、二次的なパーティクル発生源を除去する。

各種真空環境との適合性

高真空（HV）：10⁻⁴〜10⁻⁷ Pa

大気圧用に設計された市販のピエゾモーターでも、軽微な改修を施せばHVで許容可能な性能を発揮することが多い。主な注意点は、有機材料（粘着ラベル、ケーブルタイ、潤滑剤残渣）の除去と低温ベイクアウト（80〜100 °C、24時間）の実施である。多くのベンダーが10⁻⁶ Pa対応の「真空互換」バージョンを標準モーターのラインアップとして提供している。

超高真空（UHV）：10⁻⁷〜10⁻¹⁰ Pa

Image: SmarAct

UHV用途ではより厳格な材料選定が求められる。PZTとステーターの接合にはUHV対応接着剤（例：Epo-Tek H77、または最も要求の厳しい用途ではんだ接合）を使用する必要がある。すべての金属は真空洗浄され、150〜200 °Cでベイクアウトされなければならない。配線にはベアまたはKapton絶縁導体を使用し、はんだフラックス残渣を避けるためスポット溶接またはクリンプ接続を行う。フィードスルーは通常、セラミック・メタルろう付けコネクタである。

適切に設計されたUHVピエゾステージは5 × 10⁻¹⁰ Pa未満のベース圧力を達成し、表面科学、STM/AFM装置、シンクロトロンビームライン光学系で日常的に使用されている。

EUVリソグラフィ環境

EUV（波長13.5 nm）リソグラフィは、UHVに近い条件に加えて炭化水素汚染に対する追加的な制約のもとで動作する。微量の炭化水素でさえEUV光学素子にカーボンを堆積させ、反射率を低下させる可能性がある。ピエゾモーターは、磁気干渉（電子ビーム光源に影響）と潤滑剤からの炭化水素汚染リスクの両方を排除するため、この用途で魅力的である。

パーティクル発生の懸念は、摩擦ゾーンの密閉とモーターアセンブリの光路から離れたバッフル背後への配置によって管理される。いくつかのEUV装置メーカーが、レチクルアライメント、ミラー傾斜、微細フォーカス調整にピエゾ駆動ステージを採用している。

極低温真空環境

一部の用途では、真空と極低温（4 K〜77 K）が組み合わされる。圧電セラミックは極低温でも圧電特性を維持するが、圧電定数（d₃₁、d₃₃）は室温値と比較して4 Kで30〜60%低下する。材料の剛性増加に伴い、ステーターの共振周波数は上方にシフトする。これらの変化は予測可能であり、駆動エレクトロニクスで補償できる。

一方、電磁モーターは極低温において配線絶縁の超伝導短絡という課題に直面する。ただし、NdFeB磁石は極低温で性能が実際に向上するため、この点では電磁モーターに利点がある。

宇宙・放射線環境

宇宙用途は、真空に加えて放射線被曝、温度サイクル、打ち上げ時の振動が伴う。ピエゾモーターは真空の面では適しているが、放射線環境では追加的な検討が必要となる。

PZTセラミックは本質的に耐放射線性を有する。圧電効果はバルク結晶学的特性であり、約10⁸ rad（Si）未満の電離放射線量では影響を受けない。参考として、低軌道ミッションでは10〜15年間で10〜100 kradを蓄積する。PZT自体は、実用的なすべての宇宙ミッションに対して事実上放射線損傷の影響を受けない。

脆弱なコンポーネントは、駆動エレクトロニクス（通常は真空外に配置されシールドされている）とモーターアセンブリ中の有機材料である。エポキシ接着剤は10⁷ rad以上の線量で脆化する可能性がある。Kapton絶縁は10⁹ radに耐える。高放射線環境（木星ミッション、原子炉計装）では、完全無機構造（はんだ接合、セラミックビーズ絶縁、スポット溶接接続）が必要な耐放射線性を提供する。

宇宙環境ではアウトガスの挙動が変化する。宇宙機のコンポーネントからアウトガスされた分子汚染物質は、近接する冷面（望遠鏡のミラーやラジエーターパネルなど）に凝縮し、光学性能や熱制御を劣化させる可能性がある。ASTM E595スクリーニング試験は、まさにこのシナリオのために開発された。認定材料（TML < 1.0%、CVCM < 0.1%）を使用するピエゾモーターは、宇宙機材料審査を日常的にパスしている。

ピエゾモーターは、火星探査ローバー（サンプルハンドリング機構）、Herschel宇宙望遠鏡（回折格子位置決め）、各種衛星光学機器など、数多くの宇宙ミッションに搭載されてきた。真空適合性、低消費電力、磁場放射ゼロ、セルフロック機能（無通電での位置保持）の組み合わせにより、複数年にわたるミッションでの信頼性が最重要となる宇宙機構において高い魅力を持つ。

加速器・核融合研究環境

粒子加速器や核融合炉は独特の真空課題を呈する。蓄積リングでは10⁻¹⁰〜10⁻¹² Paという極めて低いベース圧力、ビームライン近傍の高放射線場、光学および磁気コンポーネントの遠隔アライメントの必要性がある。ピエゾモーターは、ミラー、モノクロメーター、スリットの位置決めのためにシンクロトロンビームラインで広く使用されている。

加速器環境における重要な要件はベイク耐性である。ビームライン真空システム全体（真空内のすべてのモーターとステージを含む）が150〜250 °Cのベイクアウトに耐えなければならない。エポキシ接合を用いた標準的なピエゾモーター（150〜200 °C対応）は、大半のビームライン要件を満たす。コライダーの相互作用点近傍や偏向磁石内部の設置箇所では、完全無機構造のはんだ接合ステーターが指定される。

ビームライン近傍の放射線損傷は高度に局所化される。シールドの背後に配置されたモーター（ほとんどの位置決めモーターがそうである）は、控えめな線量しか受けない。直接ビーム被曝のある箇所では、PZTセラミックの耐放射線性（10⁸ rad）が有機材料をはるかに上回るマージンを提供し、最も要求の厳しい設置箇所における完全無機構造の重要性を裏付けている。

真空ピエゾステージの実用的設計上の考慮事項

フィードスルー設計

外部の駆動エレクトロニクスから真空内モーターへの電気接続は、真空フィードスルーを介して行われる。ピエゾモーターは通常2〜4本の電気接続（1つまたは2つの駆動位相とグランド）のみを必要とし、20〜200 kHzのAC信号をピーク電圧100〜200 V、電流1 A未満で伝送する。標準的なセラミック封止BNCまたはSMAフィードスルーで十分である。これは、ステッピングモーター（4〜8本のワイヤー）やブラシレスDCモーター（3相＋ホールセンサーで6〜9本のワイヤー）に必要な多芯フィードスルーよりもはるかにシンプルである。

熱管理

ピエゾモーターは単位力あたりの発熱量が電磁モーターより少ないものの、主にPZT素子（誘電損失）と摩擦インターフェースで熱を発生する。真空中では、この熱は取り付け構造を通じて伝導させる必要がある。設計上の目安は以下の通りである。

• モーターステーターを熱伝導性の良いベース（アルミニウムまたは銅）に搭載し、チャンバー壁または光学テーブルとの良好な熱的接触を確保する。
• 高デューティサイクル用途では、ステーターからヒートシンクまでの熱抵抗を計算し、ステーター温度がキュリー温度限界（熱的挙動に関する別記事を参照）未満に留まることを確認する。
• フレキシブル銅ブレードは、機械的歪みを生じることなく補助的な熱経路を提供できる。

位置検出

真空ステージに使用されるエンコーダーリードヘッドとスケールも、アウトガスおよびパーティクル要件を満たす必要がある。光学式エンコーダー（クロムグレーティング付きガラススケール）は真空に適している。静電容量式エンコーダー（PCBベースのスケール）も一般的である。磁気式エンコーダーは漏洩磁場に敏感な用途では一般に避けられるが、それはまさにピエゾモーターが好まれる用途と一致する。

ケーブル管理

真空チャンバー内のケーブルは、低アウトガス絶縁材（Kapton、PTFE、またはUHV用のセラミックビーズ絶縁ベアワイヤー）を使用しなければならない。ケーブルの配線は、絶縁被覆の摩耗によるパーティクル発生を避けるため、動作点での屈曲を最小限にする必要がある。Kapton絶縁のフラットフレックスケーブルはHVで一般的に使用される。UHVではセラミックビーズワイヤーやスポット溶接リボンケーブルが用いられる。

クリーンルーム分類とモーターの適合性

クリーンルーム運用は、真空とは異なる独自の要件が加わる。ISO 14644-1の分類は、各清浄度レベルにおける最大粒子濃度を定義している。

ISOクラス	0.1 µm以上の最大粒子数/m³	0.5 µm以上の最大粒子数/m³	代表的な用途
ISO 1	10	N/A	EUVリソグラフィ（極限）
ISO 2	100	N/A	先端リソグラフィ
ISO 3	1,000	35	ウエハプロセッシング
ISO 4	10,000	352	半導体前工程
ISO 5	100,000	3,520	組立、検査
ISO 6	1,000,000	35,200	光学、ディスクドライブ
ISO 7	N/A	352,000	一般クリーンルーム

クリーンルーム用途のピエゾモーターにおける主要な懸念は、摩擦インターフェースで発生するパーティクルである。モーター自体は潤滑剤ベースのシステムのように空気中分子汚染（AMC）を発生させないが、封じ込められなければ摩耗パーティクルが浮遊する可能性がある。

クリーンルーム適格性試験

ピエゾステージのクリーンルーム適格性認定は、以下の標準プロトコルに従う。

1. ベースライン測定。ステージをパーティクルカウンター（0.1 µmおよび0.5 µmチャネル）付きのミニエンバイロメントに設置し、ステージ静止状態で30分間カウンターを動作させる。これによりバックグラウンドカウントが確立される。

2. 動作時測定。パーティクルカウントを連続的にモニタリングしながら、意図されたモーションプロファイル（速度、加速度、デューティサイクル）でステージを運転する。動作時カウントとベースラインカウントの差が、ステージのパーティクル寄与分となる。

3. 長時間運転。モーションプロファイルを8〜24時間継続する。新品のステージからのパーティクル発生は、最初の1,000〜10,000サイクル（「慣らし運転」期間）で通常より多く、その後定常状態の発生率に低下する。

4. 試験後検査。摩擦インターフェースと周辺領域を顕微鏡で観察する。摩耗パターンとパーティクル蓄積ゾーンを記録する。

適切に設計されたピエゾステージの一般的な試験結果：密閉摩擦ゾーンにより、ISOクラス3運転（0.1 µm以上のパーティクルが1 m³あたり1,000個未満）が達成可能。ISOクラス1の達成には、摩擦ゾーン付近の専用排気やステージ周辺のHEPAフィルター付きミニエンバイロメントなどの追加措置が必要となる。

真空用ベイクアウトプロトコル

Image: Physik Instrumente (PI)

ベイクアウトとは、真空コンポーネントを加熱して吸着ガスを脱離させ、アウトガスを低減するプロセスである。ピエゾステージのベイクアウトは、PZTセラミック、接着剤接合部、エンコーダーコンポーネントを損傷しない程度に穏やかでなければならない。

標準HVベイクアウト（10⁻⁶ Pa目標）：

• 温度：80〜100 °C
• 時間：最低24時間
• 昇温レート：PZT接合部への熱衝撃を避けるため、2 °C/分未満
• ベイクアウト中の雰囲気：真空システムの準備が整うまでドライ窒素パージ

UHVベイクアウト（10⁻⁹ Pa目標）：

• 温度：120〜150 °C（接着剤接合部の耐熱温度により制限）
• 時間：48〜72時間
• 昇温レート：1 °C/分未満
• 複数サイクルが必要な場合がある：ベイク、排気、ベース圧力測定、必要に応じて繰り返し

ベイクアウト温度を制限するコンポーネント：

• エポキシ接着剤接合部（PZTとステーター）：通常150〜200 °C対応。はんだ接合はより高温を許容（Sn-Agはんだで最大300 °C）。
• エンコーダーリードヘッド：ガラススケール光学エンコーダーは150 °Cに耐える。PCB素子を含む一部の静電容量式エンコーダーは100 °Cに制限される。
• 配線絶縁：Kaptonは400 °C対応。PTFEは260 °C対応。PVCは真空ベイクアウトに使用してはならない。
• プリロードスプリング：ベリリウム銅は200 °Cまでばね特性を維持。ステンレス鋼は300 °Cまで安定。

比較まとめ

パラメーター	電磁モーター	ピエゾモーター
アウトガス（ベイクアウト後）	10⁻⁷〜10⁻⁸ Pa·m/s	10⁻⁹〜10⁻¹⁰ Pa·m/s
50 mmでの漏洩磁場	0.5〜5 mT	< 1 nT
パーティクル発生源	ベアリング、ブラシ、磁石	摩擦インターフェース
潤滑剤の必要性	あり（ベアリング、ギヤボックス）	なし
最低真空レベル（標準）	10⁻⁶ Pa（改修あり）	10⁻⁶ Pa（軽微な改修）
UHV対応	大幅な再設計が必要	中程度の再設計で対応
極低温動作	可能（条件付き）	可能（d₃₃低下あり）
真空中の発熱	高い（コイルのI²R）	低〜中程度
駆動フィードスルーの複雑さ	6〜12本の導体	2〜4本の導体

材料スクリーニングとアウトガス適格性認定

いかなるコンポーネントも真空システムに導入する前に、アウトガスのスクリーニングを受けなければならない。標準試験法であるASTM E595およびECSS-Q-ST-70-02は、125 °C、10⁻⁵ Paで24時間後のトータルマスロス（TML）とコレクテッドボラタイルコンデンサブルマテリアル（CVCM）を測定する。ピエゾモーターのコンポーネントについて、重要な材料とその一般的なアウトガス特性を以下に示す。

材料	TML (%)	CVCM (%)	評価
PZTセラミック（焼結体）	< 0.01	< 0.01	本質的にクリーン
ステンレス鋼（洗浄済み）	< 0.01	< 0.01	本質的にクリーン
リン青銅（洗浄済み）	< 0.01	< 0.01	本質的にクリーン
Epo-Tek H77接着剤（硬化済み）	0.68	0.01	許容可
Kaptonポリイミド	1.09	0.02	許容可
PTFE（バージン）	0.01	0.01	優秀
標準PVC絶縁	1.5〜3.0	0.5〜1.5	不可
ナイロン（PA6）	2.5〜4.0	0.2〜0.8	不可

TMLが1.0%未満かつCVCMが0.1%未満の材料は、一般にHV用途で許容される。UHVでは、CVCMが0.01%未満、ベイクアウト後の総アウトガス率が10⁻⁹ Pa·L/(s·cm²)未満という、より厳しい基準が適用される。

残留ガス分析による汚染モニタリング

四重極質量分析計を用いた残留ガス分析（RGA）は、ピエゾステージがアウトガス要件を現場で満たしていることを検証する決定的なツールである。RGAは質量電荷比により特定の汚染物質を同定する。

• 質量18（水）： 大半のシステムにおける主要な残留ガス。十分にベイクアウトされたシステムでは、水は10⁻⁸〜10⁻⁹ Paを示す。
• 質量28（窒素/CO）： リーク（窒素）またはベイクアウトによる残留一酸化炭素を示す。
• 質量44（CO₂）： 初期排気およびベイクアウト中に存在し、時間とともに減少する。
• 質量39-41、55-57（炭化水素）： 接着剤、絶縁材、または指紋からの有機汚染の指標。UHVおよびEUV用途ではRGA検出限界以下（検出されない状態）でなければならない。
• 質量69（CF₃⁺）： ベイクアウト中にPTFEが過熱された場合のフルオロポリマー分解を示す。

RGAは最初のベイクアウトサイクル中に連続的に運転され、予期しない汚染物質が発生していないことを確認する。システムがベース圧力に達した後、最終RGAスキャンが受入記録となる。10⁻¹⁰ Pa以上の炭化水素ピークがあれば、システムの使用開始前に調査と対策が必要である。

極限真空向けの材料置換

10⁻⁹ Pa未満（XHV、極限高真空）の用途では、有機材料が段階的に排除される。

• エポキシ接着剤接合は、活性金属ろう付けまたははんだ接合（インジウム・スズまたは金・スズ）に置き換えられる。これらの接合は300 °C以上のベイクアウト温度に耐え、有機物のアウトガスをゼロにする。
• Kapton絶縁ワイヤーは、アルミナセラミックビーズに通したベアワイヤーに置き換えられる。接続ははんだ付け（はんだフラックスは持続的な汚染源）ではなくスポット溶接で行われる。
• 有機接着剤を使用するエンコーダーリードヘッドは、機械的にクランプまたはろう付けされたアセンブリに置き換えられる。

これらの置換はコストと組立の複雑さを増すが、粒子加速器ビームラインや重力波検出器の真空システムなど、10⁻¹¹ Paまでの環境でピエゾモーターの使用を可能にする。

電磁モーターが依然として有利な場面

ピエゾモーターが真空において普遍的に優れているわけではない。電磁モーターが優位性を保つのは以下の場合である。

• 高速連続回転。超音波回転モーターは、ほとんどの設計で約200 rpmに制限される。ブラシレスDCモーターは数万rpmを実現できる。
• 高い連続力/トルク。電磁モーターはピーク力を無限に維持できる（熱上昇により制限）。ピエゾモーターは連続高負荷運転で摩耗が加速する。
• 高速での長ストローク走行。100 mm/sを超える速度で数百ミリメートルの走行を必要とするステージには、電磁リニアモーター（アイアンレスボイスコイル、リニアブラシレス）がより実用的である。
• コスト。真空対応電磁モーターは多くのサプライヤーから中程度のコストで入手可能である。真空認定ピエゾステージは依然として特殊製品であり、単価が高い。

実際の判断基準は次の通りである。低漏洩磁場、UHV対応、または中程度の速度と力でのパーティクル感受性を要する用途では、ピエゾモーターが明らかな選択となる。高速、高連続力、またはHVレベルでの低コストを求める用途では、電磁モーターの方が実用的な場合がある。

設計例：真空ピエゾステージの仕様策定

シンクロトロンビームラインのミラー調整ステージを例に考える。要件は以下の通りである。

• 真空レベル：5 × 10⁻⁹ Pa（UHV）
• ストローク：10 mmリニア、2 mradチルト
• 分解能：50 nmリニア、0.1 µrad角度
• 漏洩磁場：100 mmの距離で100 nT未満
• パーティクルバジェット：ミラー表面でISOクラス3相当
• デューティサイクル：5%未満（間欠的な調整、連続走査ではない）

モーター選定： アルミナ摩擦チップと窒化ケイ素ランナーを備えた定在波超音波リニアモーターは、シールドなしで磁場要件を満たす。低デューティサイクルのため、摩耗関連のパーティクル発生は装置の寿命を通じて最小限である。

材料選択： ステーターボディはチタングレード5（低アウトガス、非磁性、良好な熱伝導率）。PZTはEpo-Tek H77接着剤で接合し、150 °Cで48時間ベイクアウト。電気接続はKapton絶縁ワイヤーで、PZT電極にスポット溶接。

ベアリングシステム： フレキシャベース（転動体なし）、パーティクル発生ゼロ、潤滑剤不要。

フィードスルー： SMAフィードスルー2個（駆動位相ごとに1個）、リーク率10⁻¹⁰ Pa·m/s対応。

位置フィードバック： UHV認定ガラススケール光学リニアエンコーダー。角度読み取り用に別途静電容量式センサー。

推定アウトガス寄与： 完成ステージアセンブリで2 × 10⁻¹⁰ Pa·m/s未満、5 × 10⁻⁹ Paのシステム要件に対して十分なマージンを確保。

この種のステージは複数のメーカーから市販されており、真空におけるピエゾ技術の標準的な適用例である。総コストは通常、同等の電磁ステージの2〜4倍であるが、磁気シールドの排除、フィードスルーの簡素化、駆動機構の本質的なクリーン性によって正当化される。

真空モーター選定のコスト便益分析

真空認定ピエゾステージの単価が高いことは、初期コスト比較を誤解させることが多い。より包括的な分析では、トータルコストオブオーナーシップ（総所有コスト）を考慮する。

• 磁気シールド（回避）。 電磁モーター用のミューメタルシールドは、サイズと減衰要件に応じて$500〜$5,000を追加する。
• フィードスルーの複雑さ（低減）。 2ピンのピエゾフィードスルーは$200〜$500。ホールセンサー付きブラシレスDCモーター用の9ピンフィードスルーは、UHV対応コネクタで$800〜$2,000。
• 熱管理（簡素化）。 ピエゾモーターは同等の電磁モーターの5〜20分の1の熱を発生し、真空内の液冷やサーマルストラップの必要性を低減または排除する。
• メンテナンスと再適格性認定。 真空中の電磁モーターは定期的な潤滑剤補充（ベアリング支持型の場合）やベアリング交換を必要とする。各メンテナンスサイクルにはベント、ベイクアウト、再適格性認定が必要であり、ダウンタイムと労務費で$2,000〜$10,000のコストがかかるプロセスとなる。フレキシャベアリング付きピエゾモーターは潤滑不要でメンテナンススケジュールがない。
• システムインテグレーション時間。 磁気シールド設計、熱管理解析、複雑なフィードスルー配線の排除により、軸あたり20〜40エンジニアリング時間のシステムインテグレーション工数が削減される。

真空内に3軸以上のモーション軸を持つシステムでは、単価が高くてもトータルコストオブオーナーシップはピエゾモーターに有利になることが多い。中程度の真空レベル（HV）での単軸用途では、コスト面で電磁モーターが有利となる場合がある。

まとめ

超音波圧電モーターは、電磁式の代替技術と比較して、真空およびクリーンルーム環境に本質的に適している。磁場放射ゼロ、低アウトガス、潤滑剤不要の動作は、これらの環境における三大汚染懸念のすべてに対処するものである。唯一注意を要する領域である摩擦インターフェースからのパーティクル発生も、広く理解され実装されている設計措置によって管理可能である。半導体プロセス、電子顕微鏡、シンクロトロン科学、宇宙計装などの用途において、ピエゾモーターは汚染感受性環境における精密モーションの標準的なソリューションとなっている。
