圧電アクチュエータとボイスコイルの比較: サブミリストローク位置決めの本質的な違い
力、帯域幅、熱負荷など、サブミリメートル領域で最も使われる二大アクチュエータ技術の実用的な比較
圧電アクチュエータとボイスコイルの比較: サブミリストローク位置決めの本質的な違い
サブミリメートルの位置決め精度が求められるアプリケーションでは、候補となるアクチュエータはほぼ二つに絞られる。圧電アクチュエータとボイスコイルアクチュエータ(VCA)である。いずれも純粋な形態では摩擦がなく、サブミクロンの分解能を達成でき、複数メーカーから既製品として入手可能である。しかし、両者は根本的に異なる物理原理に基づいて動作しており、その違いがそれぞれの技術の得意領域と限界を決定づけている。圧電効果の理解は、この差異の根本を明確にする助けとなる。
本稿では、具体的な数値に基づき、特定メーカーへの偏りなく、エンジニアとして合理的な判断ができるだけの詳細な比較を行う。これら二種類のアクチュエータがステッパー、サーボなど他のモータ技術とどのような位置関係にあるかについては、圧電モーション技術の比較を参照されたい。
画像: Physik Instrumente (PI)
| パラメータ | 圧電 | ボイスコイル |
|---|---|---|
| ストローク範囲 | 無制限 | 1-50 mm |
| 分解能 | 0.5 nm | 5-50 nm |
| 推力 | 0.5-20 N | 0.1-100 N |
| 保持 | 電力不要 | 電力が必要 |
| 発熱量 | 低 | 高 |
| 帯域幅 | 1-5 kHz | 100 Hz-2 kHz |
| 真空 | 優秀 | 良好 |
| 線形性 | N/A | 優秀 |
動作原理
圧電アクチュエータ: 剛性デバイス
圧電アクチュエータは電界エネルギーを直接機械的ひずみに変換する。PZT(チタン酸ジルコン酸鉛)セラミック素子に電圧を印加すると、素子の寸法が変化する。変化量は通常、素子長さの0.1%から0.15%程度である。10 mmの積層アクチュエータで約10から15マイクロメートルの自由ストロークが得られる。実用的なストローク範囲(数十から数百マイクロメートル)を得るために、メーカーは薄いセラミック層を多数積層し、駆動電圧を100から150 Vに抑えつつ総変位量を維持している。
重要な物理的特性は、圧電アクチュエータが本質的に剛性デバイスであることである。典型的な積層アクチュエータの軸方向剛性は50から500 N/マイクロメートルに達する。電流を流し続けることではなく、変位に抵抗することで力を発生させる。最大拘束力(変位ゼロ時)において、PI P-885.55 PICMAスタックは5 x 5 x 18 mmのコンパクトなパッケージから850 Nを発生させ、剛性は約50 N/マイクロメートルである。より大型のP-888.55は同ストローク範囲で3,400 Nの拘束力に達する。PICA Powerシリーズではさらに極端な値が得られる。拘束力は1,200 N(5マイクロメートルストローク)から70,000 N(180マイクロメートルストローク)に及ぶ。自由ストローク時(無負荷)の発生力はゼロである。
より大きな変位が必要な場合には、フレクシャ増幅型設計がレバー機構を用いてスタックの変位を拡大する。Cedrat APAシリーズは、増幅型設計におけるストローク・力・帯域幅のトレードオフを具体的に示している。
| モデル | 自由ストローク (um) | 拘束力 (N) | 共振周波数 (Hz) | 質量 (g) |
|---|---|---|---|---|
| Cedrat APA30uXS | 34 | 3.7 | 4,800 | 1 |
| Cedrat APA60ML | 65 | 3,300 | 2,600 | 450 |
| Cedrat APA300ML | 300 | 540 | 760 | 690 |
| Cedrat APA2000L | 2,000 | 62 | 87 | 1,900 |
トレードオフは明白である。ストロークを60倍(34から2,000マイクロメートル)に拡大すると、共振周波数は55分の1に低下し、拘束力はより大型のアクチュエータがより多くのセラミック材料を含むため62 Nにとどまる。機械的増幅を導入すると剛性は約3桁低下する。この基本的なトレードオフの詳細については、荷重・ストローク・分解能のトレードオフを参照されたい。
ボイスコイルアクチュエータ: 力デバイス
ボイスコイルアクチュエータは単相のストローク制限型電磁モータである。永久磁石(通常はNdFeB)が作る磁界中にコイルが配置され、コイルに電流を流すとローレンツ力が発生する。力は電流、磁束密度、コイル長さ、巻数に比例する。コイルが均一磁界領域内にある限り、力とストロークの関係は本質的にフラットである。
重要な物理的特性として、ボイスコイルは本質的に力デバイスである。位置に依存せず(線形領域内)、電流に比例した力を発生させる。固有の剛性はゼロであり、位置センサとサーボループがなければ位置保持はできない。
市販VCA製品は力とストロークにおいて数桁の範囲をカバーしている。
| モデル | ストローク (mm) | 力定数 (N/A) | 連続力 (N) | ピーク力 (N) | 可動質量 (g) | コイル抵抗 (ohm) |
|---|---|---|---|---|---|---|
| H2W NCC01-04-001-1X | 3.2 | 0.45 | 0.27 | 0.80 | 1.2 | 1.5 |
| H2W NCC05-11-011-1X | 12.7 | 5.2 | 4.9 | 14.7 | 27 | 3.0 |
| Equipment Solutions VCS-10 | 10 | 4.4 | 6.6 | N/A | 25 | 4.0 |
| H2W NCC10-15-023-1X | 25.4 | 10.2 | 10.2 | 30.7 | 56 | 7.5 |
| H2W NCC10-30-108-1H | 25.4 | 22.0 | 48.1 | 144 | 213 | 4.0 |
| BEI Kimco LA30-48-000A | 25.4 | N/A | 133 | N/A | N/A | N/A |
モータ定数Km(消費電力の平方根あたりの力、単位はN/sqrt(W))はVCAの効率を示す性能指数である。H2W NCC05-11-011-1Xは2.98 N/sqrt(W)、NCC10-15-023-1Xは3.8 N/sqrt(W)、大型のNCC10-30-108-1Hは11.0 N/sqrt(W)を達成する。BEI Kimco LA30-48-000Aは21.8 N/sqrt(W)でリードしている。Kmが大きいほど、所定の力出力に対する発熱が少なくなるため、熱に敏感なアプリケーションでは重要なパラメータである。
PIの一体型VCAステージは、すぐに使える選択肢を提供している。V-522/V-524/V-528シリーズは5、10、20 mmのストロークと20 nmのエンコーダ分解能、250 mm/sの速度を備える。エアベアリングと5 nmエンコーダを搭載したA-142 PIglideは、10 mmの可動域で50 nmの最小増分運動を200 mm/sで実現する。
PI PIMag V-522/V-528 ボイスコイルリニアステージ。ダイレクトドライブのボイスコイルとクロスローラーベアリングにより、5から20 mmの可動域で250 mm/sのコギングフリー動作を実現。出典: PI
力・ストローク特性
これが最も重要な違いであり、マーケティング資料で最も見過ごされがちな点でもある。
圧電アクチュエータの力・ストローク関係は線形であり、二つの限界値に挟まれている。変位ゼロでは拘束力が最大(多くの場合、数千ニュートン)。最大自由ストロークでは力がゼロになる。1マイクロメートルの変位ごとに力を消費し、その変化率がアクチュエータの剛性である。PI P-885.55スタック(剛性50 N/マイクロメートル、自由ストローク14マイクロメートル)の場合、7マイクロメートル変位時に利用可能な最大力は500 Nであり、拘束力のちょうど半分となる。
ボイスコイルアクチュエータは、線形ストローク範囲内の任意の位置で一定の力を発生させる。H2W NCC10-15-023-1X(連続力10.2 N定格)は、0 mm、5 mm、25 mmいずれの変位でも10.2 Nを出力する。力の制限要因はコイルの熱放散のみである。
実用的な意味: 全ストロークにわたって一定の力が必要なアプリケーション(アクティブ除振、定圧ボンディングなど)にはVCAが適している。固定点近傍で最大の剛性と力が必要なアプリケーション(ナノポジショニング、光学ミラーのチルト)には圧電が優れている。
詳細な力・変位比較
以下の表は、各技術の代表的なアクチュエータについて、様々な変位点での力出力を比較している。圧電アクチュエータはPI P-888.55スタック(自由変位14マイクロメートル、拘束力3,400 N、剛性約243 N/マイクロメートル)。VCAはH2W NCC10-15-023-1X(ストローク25.4 mm、力定数10.2 N/A、コイル抵抗7.5 ohm)。
| 変位 (um) | 圧電の利用可能力 (N) | VCA (1 Aでの力) (N) | VCA (2 Aでの力) (N) |
|---|---|---|---|
| 0 | 3,400 | 10.2 | 20.4 |
| 1 | 3,157 | 10.2 | 20.4 |
| 3 | 2,671 | 10.2 | 20.4 |
| 5 | 2,186 | 10.2 | 20.4 |
| 7 (半ストローク) | 1,700 | 10.2 | 20.4 |
| 10 | 971 | 10.2 | 20.4 |
| 12 | 486 | 10.2 | 20.4 |
| 14 (フルストローク) | 0 | 10.2 | 20.4 |
| 100 | N/A (範囲外) | 10.2 | 20.4 |
| 500 | N/A | 10.2 | 20.4 |
| 1,000 (1 mm) | N/A | 10.2 | 20.4 |
パターンは明白である。圧電アクチュエータは中立位置付近で圧倒的な力を発揮するが、フルストロークではゼロとなる。VCAはストローク全域にわたって控えめだが完全に均一な力を出力する。200マイクロメートルの可動域の任意の位置で正確に5 Nの力を加えなければならない半導体ダイボンディングツールにはVCAが最適である。一方、500 Nの風圧に抵抗しつつ2マイクロメートルの位置補正を行う補償光学ミラーには、圧電が唯一の現実的な選択肢となる。
計算例: 垂直位置決めステージの力収支
200 gのペイロード(重力荷重1.96 N)を支持し、100マイクロメートルの可動域にわたって10 nm分解能で位置決めする垂直軸を考える。
VCAアプローチ: Equipment Solutions VCS-10(ストローク10 mm、力定数4.4 N/A、コイル抵抗4 ohm)を使用する。重力補償電流は1.96 / 4.4 = 0.445 A。コイル抵抗4 ohmでの消費電力は0.445^2 x 4 = 0.79 Wの連続消費となる。管理可能な範囲ではあるが、この発熱は恒常的かつ不可避である。カウンターバランスばねの追加は電流を低減するが、ばね定数の非線形性や共振を導入する可能性がある。8時間シフトの総熱エネルギーは0.79 x 28,800 = 22,752 J。
圧電アプローチ: PI PIHera P-622ステージ(ストローク100マイクロメートル、分解能0.1 nm、静電容量センサフィードバック)を使用する。フレクシャ機構の有効剛性は約0.5 N/マイクロメートル。重力荷重1.96 Nによるステージ変位は1.96 / 0.5 = 3.9マイクロメートルで、100マイクロメートルの範囲内に容易に収まる固定オフセットである。圧電は固有の剛性でゼロ消費電力のまま重力荷重を支える。位置制御には電圧変調を使用し、静的保持時の消費電力は実質ゼロ。8時間シフトの総熱エネルギーは約0.03 J(漏れ電流分のみ)。
100マイクロメートルのストロークで十分であれば、この条件では圧電が熱的な観点から圧倒的に有利である。
PI PIFOC 高速フォーカスステージ。コンパクトなフレクシャガイド設計により、キロヘルツ帯域でサブナノメートルの分解能を実現。顕微鏡の対物レンズターレットに直接取り付け可能。出典: PI
帯域幅と動的応答
圧電アクチュエータは本質的に高速である。ベアスタックの機械共振周波数は通常5から60 kHzであり、質量と剛性に依存する。PI P-885.55 PICMAスタックは無負荷時に約60 kHzで共振する。フレクシャガイドステージとペイロードを搭載すると、一次共振は0.5から5 kHzに低下する。AerotechのQNPシリーズは、100から600マイクロメートルの可動域で0.15 nm分解能のXY構成において、885 Hzの負荷時共振を達成する。閉ループ帯域幅(-3 dB)は通常、一次機械共振の1/3から1/5であり、負荷時ステージの実用的なサーボ帯域幅は100 Hzから1.5 kHzの範囲となる。
ボイスコイルアクチュエータは、可動質量(コイルまたはマグネット)が柔らかいフレクシャまたはエアベアリングで支持されるため、機械共振が低い。フレクシャガイドVCAステージの典型的な一次共振は20から200 Hzである。閉ループ帯域幅はほとんどの市販品で50から500 Hz。ハードディスクドライブサスペンション用の高性能カスタムVCAは2から5 kHzの帯域幅に達するが、これらは軽量・短ストロークの専用設計である。Equipment Solutions VCS-10は3 ms以下のステップ応答を実現しており、約100から150 Hzの帯域幅に相当する。
電気的な時定数も重要である。圧電アクチュエータは容量性負荷(積層スタックで通常0.1から10マイクロファラッド)であり、アンプはこの静電容量を充放電しなければならない。1マイクロファラッドの圧電素子を100 V振幅で1 kHz駆動するには約0.6 A RMSが必要で、10 kHzでは6 Aに上昇する。アクチュエータではなくアンプが帯域幅のボトルネックとなることが多い。関連する共振現象については、超音波圧電モータの動作原理を参照されたい。
ボイスコイルは誘導性負荷であり、時定数は0.1から2 ms。低周波数では電流制限、高周波数ではインダクタンスが電流変化率を制限する。多くのVCAドライバはこの制限を克服するために電流モードアンプを使用する。
ストローク範囲ごとの帯域幅比較
各技術で達成可能な帯域幅は、必要なストローク範囲によって大きく異なる。ストロークが長いほどステージが大型・重量化し、共振周波数が低下するが、圧電ではフレクシャ増幅が質量とコンプライアンスを追加するため、劣化の傾斜が急になる。
| ストローク範囲 | 圧電 閉ループBW | VCA 閉ループBW | 有利な技術 |
|---|---|---|---|
| 5 um (ベアスタック) | 2～10 kHz | N/A (非実用的) | 圧電 |
| 15 um (スタック+フレクシャ) | 500 Hz～2 kHz | 100～300 Hz | 圧電 |
| 25 um (PI P-752 LISA) | 400 Hz～1.5 kHz | 100～300 Hz | 圧電 |
| 50 um (増幅型圧電) | 200～800 Hz | 100～400 Hz | 圧電 (僅差) |
| 100 um (nPoint NPXY100Z) | 100～500 Hz | 100～400 Hz | 同等 |
| 200 um (大型増幅) | 50～200 Hz | 80～350 Hz | VCA (多くの場合) |
| 400 um (PI P-625 PIFOC) | 30～120 Hz | 60～300 Hz | VCA |
| 500 um | 20～100 Hz | 60～300 Hz | VCA |
| 1 mm | 圧電では非実用的 | 50～250 Hz | VCA |
| 5 mm (PI V-522) | N/A | 30～150 Hz | VCA |
クロスオーバーポイントは約100から200マイクロメートルのストロークに位置する。この範囲以下では圧電が帯域幅で優位に立つ。これを超えると、VCAの単純な機械設計(レバー増幅なし、単位ストロークあたりの可動質量が小さい)が有利になる。
整定時間の比較
ステップ・アンド・セトル型アプリケーション(半導体検査、ピック・アンド・プレース)では、帯域幅そのものよりも、所定の位置公差への整定時間が重要な指標となる。帯域幅と整定時間は関連しているが同一ではない。圧電の高い剛性は外乱に対する自然な減衰を提供する一方、VCAの剛性ゼロはコントローラの慎重なチューニングなしにオーバーシュートを招きやすい。
| 整定基準 | 圧電 (15 umストローク) | VCA (1 mmストローク) |
|---|---|---|
| 最終値の1%以内 | 0.3～2 ms | 2～10 ms |
| 最終値の0.1%以内 | 1～5 ms | 5～30 ms |
| 10 nm以内 | 0.5～3 ms | 3～20 ms |
| 1 nm以内 | 2～10 ms | 10～100 ms |
圧電の整定時間における優位性は通常3から10倍であり、これは機械共振周波数の高さと固有剛性の大きさの直接的な結果である。
結論: 圧電はほとんどの構成で原帯域幅において優位であり、多くの場合3から10倍の差がある。1 ms以下の整定時間が要求されるアプリケーションでは、圧電がほぼ唯一の実用的選択肢である。ただし、200マイクロメートルを超えるストロークでは、VCAが帯域幅の優位性を取り戻す。
分解能とノイズフロア
両技術とも極めて微細な分解能を達成できるが、そのメカニズムは異なる。
圧電アクチュエータはセラミックのひずみが連続的かつ非量子化であるため、理論的には無限の分解能を持つ。実用的な分解能はドライバ電子回路(DAC分解能、ノイズフロア)と機械設計(フレクシャのヒステリシス、センサノイズ)によって制限される。市販の圧電ナノポジショニングステージは、静電容量センサを用いた閉ループ動作で0.1 nmの分解能を日常的に達成する。PI PIHera P-620/P-622シリーズは50から1,800マイクロメートルの可動域にわたって0.1 nmの分解能を実現。nPoint NPXY100Zは100マイクロメートルで0.1 nm。実験室条件では0.01 nmの開ループ分解能も実証されている。
ボイスコイルアクチュエータも量子化のない連続的な運動を行う。分解能は位置センサ、ドライバの電流ノイズ、外部振動によって制限される。市販VCAステージはセンサの種類(静電容量、干渉計、エンコーダ)に応じて1から100 nmの分解能を達成する。Equipment Solutions VCS-10は50 nm以下の分解能を仕様としている。PI A-142 PIglideは5 nmエンコーダで50 nmの最小増分運動を達成する。最高性能のVCAナノポジショニングステージは干渉計フィードバックにより0.5 nmの分解能に迫る。
実用上の違いとして、VCAでサブナノメートル分解能を達成するには極めて低ノイズの電流源と優れた電磁干渉シールドが必要である。力は電流に比例するため、電流ノイズは直接的に力ノイズと位置誤差に変換される。圧電アクチュエータは電圧駆動であり、セラミックの高い剛性が外乱による運動を抑制するため、電気的ノイズに対する感度が低い。
分解能の感度分析
圧電アクチュエータが実用上より微細な分解能を達成できる理由を理解するために、力ノイズフロアを考える。
VCAのノイズ計算: H2W NCC05-11-011-1Xボイスコイル(力定数5.2 N/A)を1 mA RMSの電流ノイズを持つアンプで駆動した場合、力ノイズは0.0052 N。ステージの可動質量が27 g、フレクシャ剛性が200 N/mの場合:
x_noise = F_noise / k_flexure = 0.0052 / 200 = 26マイクロメートル (開ループ)
この結果は明らかに大きすぎるため、VCAステージは常に閉ループフィードバックを使用する。サーボループはその帯域幅内でこのノイズを抑制するが、帯域幅を超えたノイズはそのまま通過する。サーボ帯域幅が200 Hzの場合、200 Hz以上のノイズが位置誤差の原因となる。典型的なアンプのノイズスペクトルでは、VCAステージの積分位置ノイズは1から10 nm RMSとなる。
圧電のノイズ計算: PI P-752 LISAステージ(25マイクロメートルストローク、1 nm閉ループ分解能)の場合、アクチュエータ剛性は約100 N/マイクロメートル(100 x 10^6 N/m)。100 V駆動信号上の1 mV RMS電圧ノイズによるひずみノイズは:
x_noise = (1 mV / 100 V) x 25 um = 0.25 nm RMS
圧電の莫大な剛性は、電気的ノイズと外部外乱をはるかに小さい位置誤差に変換する。サブナノメートル位置決めが圧電アクチュエータでより容易に達成できる根本的な理由がここにある。
製品クラス別の分解能
| 製品 | 技術 | 可動域 | 仕様分解能 | センサタイプ |
|---|---|---|---|---|
| PI P-752 LISA | 圧電 | 25 um | 1 nm CL | 静電容量 |
| PI PIHera P-622 | 圧電 | 250 um | 0.1 nm | 静電容量 |
| PI P-625 PIFOC | 圧電 | 400 um | 0.1 nm | 静電容量 |
| nPoint NPXY100Z | 圧電 | 100 um | 0.1 nm | 静電容量 |
| Aerotech QNP | 圧電 | 100～600 um | 0.15 nm | 静電容量 |
| Equipment Solutions VCS-10 | VCA | 10 mm | < 50 nm | エンコーダ |
| PI V-522 | VCA | 5 mm | 20 nm | エンコーダ |
| PI A-142 PIglide | VCA | 10 mm | 50 nm MIM | エンコーダ (5 nm) |
分解能の差は市販の既製ステージで約2桁(圧電0.1 nm対VCA 20から50 nm)。VCAでこの差を埋めるには、VCAステージ本体より高価になりがちな超低ノイズ電子回路が必要である。
消費電力と熱特性
ここで比較は顕著な差を見せる。各技術の熱特性は、精密機器のシステムレベルの精度に直接影響する。
圧電アクチュエータは位置変更時にのみ電力を消費する。静的保持時の電流はセラミックを通る漏れ電流(通常ナノアンペア)のみで実質ゼロ。動的消費電力は周波数、電圧振幅、静電容量に比例する: P = pi x f x C x V^2。1マイクロファラッドのアクチュエータを100 Hzで100 V振幅駆動すると約3 Wを消費。ただし、固定位置では発熱は無視できる。
ボイスコイルアクチュエータは保持力を維持する間、常に電力を消費する。VCAは固有の剛性がゼロであるため、重力を含む外力に抗して位置を保持するには連続電流が必要である。消費電力はI^2 x R(Rはコイル抵抗、通常1から20 ohm)。モータ定数Kmは力効率の直接的な指標であり、Km = 11.0 N/sqrt(W)(H2W NCC10-30-108-1H)のVCAで持続力Fを維持するのに必要な電力は(F/Km)^2ワットとなる。10 Nの保持には(10/11)^2 = 0.83 W。48 N(定格連続力)の保持には(48/11)^2 = 19 W。
PI PICMA 積層スタックアクチュエータ。静的保持時の漏れ電流はナノアンペアオーダーで消費電力は実質ゼロ。保持力を維持するために連続電流を必要とするボイスコイルに対する根本的な熱力学的優位性。出典: PI
熱解析の計算例: 半導体検査の8時間シフト
アクチュエータが8時間のシフト中、固定位置でプローブ先端を保持し、約1分に1回の頻度で10マイクロメートルの再位置決めイベントが発生する半導体検査ステーションを考える。
VCAの熱シナリオ:
VCAはプローブアセンブリの重力に対して3 N(質量約300 g)を保持する必要がある。H2W NCC05-11-011-1X(力定数5.2 N/A、コイル抵抗3.0 ohm、Km = 2.98 N/sqrt(W))を使用:
- 保持電流: 3 / 5.2 = 0.577 A
- 保持電力: 0.577^2 x 3.0 = 1.00 Wの連続消費
- 8時間シフトのエネルギー: 1.00 x 28,800 = 28,800 J = 28.8 kJ
この1.0 Wは計測フレームへの連続的な熱入力である。コイル温度はアクチュエータ筐体の熱抵抗に従って上昇する。典型的な25 mm VCAの熱抵抗が15 度C/Wの場合:
- コイル温度上昇: 1.0 x 15 = 周囲温度から15度C上昇
- 周囲温度が22度Cの場合、コイルは37度Cに達する
この温度上昇は以下の影響をもたらす:
- コイル抵抗が5.9%増加(銅のTCR 0.00393/度C x 15度C)し、力と電流の関係が変化
- VCA筐体の熱膨張(アルミニウム、23 ppm/度C)により23 x 10^-6 x 15 x 25 mm = 8.6マイクロメートルの寸法変化
- 取付構造体の温度勾配がバイメタル曲げを引き起こし、構造設計に応じて0.1から1マイクロメートル/度Cの位置ドリフト
サーボループが位置を補正しても、熱ドリフトはセンサとコントローラが追従すべき低周波位置誤差を導入する。高精度計測アプリケーションでは、この熱擾乱が支配的な誤差源となり得る。
圧電の熱シナリオ:
PI PIHera P-622(ストローク100マイクロメートル、静電容量センサ)を使用する。圧電アクチュエータは固定電圧で位置を保持する。漏れ電流は100 Vで約10 nAであり、消費電力は1マイクロワット。8時間シフトの総消費エネルギーは0.029 J。温度上昇は実質ゼロ。
再位置決め時(1分に1回、10マイクロメートルステップ)の圧電容量(約1マイクロファラッド)の充放電エネルギーは0.5 x C x delta_V^2。100マイクロメートルアクチュエータでの10マイクロメートルステップでdelta_Vは約10 V。エネルギーは0.5 x 10^-6 x 10^2 = 0.00005 J。シフト中の480回の遷移で合計0.024 J。無視できる発熱。
8時間の比較:
| 指標 | 圧電 (P-622) | VCA (NCC05-11-011-1X) |
|---|---|---|
| 総消費エネルギー | 0.05 J | 28,800 J |
| 最大温度上昇 | < 0.001度C | 15度C |
| 熱ドリフトの寄与 | 無視可能 | 筐体8.6 um、曲げ0.1～1 um/C |
| 抵抗変化 | N/A | +5.9% (再校正またはフィードバックが必要) |
このアプリケーションにおける熱的優位性は決定的である。
包括的な熱比較表
| シナリオ | 圧電消費電力 (W) | VCA消費電力 (W) | 圧電温度上昇 (C) | VCA温度上昇 (C) |
|---|---|---|---|---|
| 静的保持、外部荷重なし | ~0 | ~0 | ~0 | ~0 |
| 静的保持、重力荷重1 N | ~0 | 0.03～0.5 | ~0 | 0.5～7.5 |
| 静的保持、重力荷重5 N | ~0 | 1.0～12.5 | ~0 | 15～60以上 |
| 静的保持、重力荷重10 N | ~0 | 4.0～50 | ~0 | 60～150以上 (冷却必要) |
| 10 Hzスキャン、10 um振幅 | 0.03 | 0.1～0.5 | ~0 | 1～7 |
| 100 Hzスキャン、10 um振幅 | 0.3 | 0.5～2.0 | 0.5 | 7～30 |
| 1 kHzスキャン、10 um振幅 | 3.0 | 5～20 | 5 | 30～100以上 |
| 100 Hzスキャン、100 um振幅 | 3.0 | 1～5 | 5 | 15～75 |
高周波スキャン時には圧電の消費電力も増加(容量性充電電流のため)し、差は縮まる。1 kHz以上では両技術とも相当な発熱を生じ、アクティブ冷却が必要になる場合がある。ただし、静的保持における圧電の熱的優位性は、動作周波数に関係なく決定的である。
ヒステリシスと線形性
圧電セラミックスは顕著なヒステリシスを示し、PZT材料でフルストロークの10%から15%に達する。つまり、所定の電圧での変位は印加電圧の履歴に依存する。開ループ動作では15マイクロメートルストロークのアクチュエータで1から2マイクロメートルの位置決め誤差が生じる。位置センサを用いた閉ループ制御によりヒステリシスの影響は除去されるが、コストと複雑さが増す。チャージドライブアンプは開ループヒステリシスを1%から2%に低減できるが、より複雑なドライバ電子回路が必要となる。
ボイスコイルアクチュエータは動作範囲内で本質的に線形である。力は電流に高い忠実度で比例し、力・位置関係はフラットである。非線形性はストローク端(コイルが均一磁界領域を外れる場合)や極めて高い力(磁気飽和が生じる場合)でのみ発生する。閉ループ動作ではVCAの線形性はフルストロークの0.01%から0.1%が典型的である。
閉ループ制御なしで高い線形性が要求されるアプリケーションでは、VCAに明確な利点がある。閉ループアプリケーションでは、両技術とも同等の線形性を達成する。
線形性誤差バジェットの比較
| 誤差源 | 圧電 (開ループ) | 圧電 (閉ループ) | VCA (開ループ) | VCA (閉ループ) |
|---|---|---|---|---|
| ヒステリシス | 10%～15% FS | 排除 | < 0.1% FS | 排除 |
| クリープ (ステップ後30秒) | 1%～5% FS | 排除 | N/A | N/A |
| 熱ドリフト | 0.01%/度C | センサ制限 | 0.05%/度C | センサ制限 |
| アンプ非線形性 | 0.01%～0.1% FS | 無視可能 | 0.01%～0.1% FS | 無視可能 |
| センサノイズフロア | N/A | 0.1～1 nm | N/A | 1～10 nm |
| 総位置決め誤差 (15 um範囲) | 1.5～2.5 um | 0.1～1 nm | 15～30 nm | 1～10 nm |
閉ループ動作では、圧電システムはVCAシステムの約10倍の線形性を達成する。これは主に、圧電の高い剛性により位置センサが小さな誤差のみを補正すればよい一方、VCAセンサは全ての位置情報を提供しなければならない(アクチュエータに固有の位置基準がない)ためである。
真空・クリーンルーム適合性
圧電アクチュエータは真空環境に適している。セラミック素子は揮発性物質を含まず、標準的なベーキング後のアウトガスは最小限で、コイルからの発熱がないため真空中(対流冷却が使えない環境)での熱管理の課題もない。積層スタックは10^-10 mbar以下の超高真空(UHV)アプリケーションで日常的に使用されている。真空・クリーンルーム運用に関する実用的な要件はアクチュエータ本体にとどまらず、ステージアセンブリ全体のケーブル、潤滑剤、センサ材料の選定にも影響する。

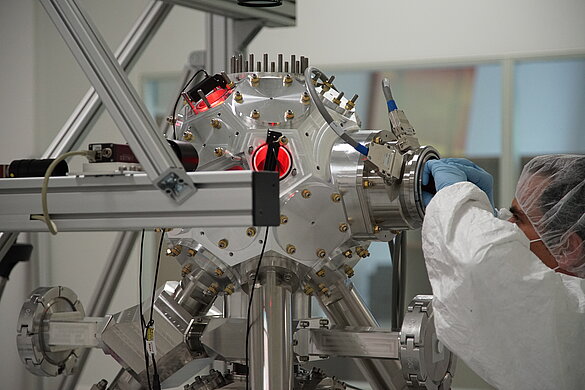

PI 真空チャンバーと圧電位置決めステージ。対流冷却が利用できない真空中では、圧電のゼロ電力保持がさらに決定的となる。発熱がないため熱管理の問題が生じない。出典: PI
ボイスコイルアクチュエータは真空環境で課題がある。コイルは常時発熱し、対流冷却がなければ熱管理が重要課題となる。コイル内の接着剤、電線の絶縁材、マグネットのコーティングはアウトガスの原因となり得る。真空対応VCAは入手可能だが、特殊材料が必要でコストが増加し、熱ディレーティングのため力定格が通常低下する。
クリーンルーム用途では、両技術ともパーティクルフリー動作の設計が可能である。圧電フレクシャステージは摺動接触がなく、原理的にパーティクルを発生しない。VCAステージもフレクシャガイドを使用しておりパーティクルフリーである。VCAのクリーンルームにおける主要な懸念事項は、高温のコイルからの熱対流が、精密光学系の局所的な空気流を乱す可能性があることである。
VCAの真空ディレーティング
真空中での対流冷却の喪失は、VCAの連続力定格を大幅に低下させる。典型的なディレーティング係数:
| 圧力範囲 | 対流冷却 | VCA連続力ディレーティング | 圧電ディレーティング |
|---|---|---|---|
| 大気圧 (1,013 mbar) | フル | 100% (定格) | 100% (定格) |
| 低真空 (1～10 mbar) | 低下 | 60%～80% | 100% |
| 高真空 (10^-3～10^-6 mbar) | なし | 30%～50% | 100% |
| 超高真空 (< 10^-9 mbar) | なし | 20%～40% | 100% |
大気中で10 N連続の定格のVCAは、追加の熱管理(取付部からの伝導冷却、放射シールド、ペルチェクーラーなど)なしでは、高真空中で3から5 Nしか維持できない場合がある。圧電アクチュエータは静的保持時に発熱がほぼゼロであるため、圧力に関係なくフル定格性能を発揮する。
磁界放射
これは磁気的に感度の高い環境において多くの場合決定的な要因となり、通常考慮されるよりも多くの注意に値する。この話題のすべての精密モータ技術にわたる包括的な取り扱いについては、EMI、磁界、クリーンルーム適合性を参照されたい。
ボイスコイルの磁界
すべてのボイスコイルアクチュエータは永久磁石(通常は残留磁束密度1.0から1.4 Tの焼結NdFeB)を含んでいる。これらの磁石はアクチュエータ筐体を大幅に超えて広がる漂遊磁界を発生させる。磁界強度は磁石形状、磁気回路設計、シールドに依存する。典型的なVCAからの漂遊磁界の測定値:
| VCA表面からの距離 | 非シールド漂遊磁界 | シールド付VCA (ミューメタル) |
|---|---|---|
| 0 mm (表面) | 5～50 mT | 0.5～5 mT |
| 10 mm | 1～10 mT | 0.1～1 mT |
| 50 mm | 0.05～0.5 mT | 0.01～0.05 mT |
| 100 mm | 0.01～0.1 mT | 0.002～0.01 mT |
| 500 mm | < 0.005 mT | < 0.001 mT |
参考として、地球磁場は約0.05 mT。典型的なVCAは50 mm程度の距離まで(非シールド)地球磁場を超える漂遊磁界を発生させる。
永久磁石からの静的磁界に加え、コイル自体が駆動電流に比例する時変磁界を発生させる。動的動作時、これは動作周波数とその高調波でAC磁界放射を生じる。25 mm径のコイルに1 A流すと、50 mmの距離で約0.05 mTの磁界が発生し、信号周波数で変動する。このAC成分は近接するセンサループに電圧を誘起し、感度の高い測定にノイズを発生させる可能性がある。
圧電の磁界
圧電アクチュエータは磁性材料を含まず、静的にも動的にも磁界を発生しない。駆動信号は誘電体(セラミック)に印加される電圧であり、セラミック層内にほぼ完全に閉じ込められた電界のみを生成する。アクチュエータ表面での漂遊電界は無視可能であり、1/r^3で減衰する。
このゼロ磁界放射特性により、圧電アクチュエータは以下の用途で唯一の実用的な選択肢となる:
- 電子顕微鏡 (SEM, TEM): 100 keVのビームで作動距離10 mmの場合、電子ビーム偏向感度はマイクロテスラあたり約0.3 um。ビーム位置でのVCA漂遊磁界0.1 mTは30マイクロメートルの像シフトを引き起こす。許容不可。
- SQUID磁力計: SQUIDセンサは10^-15 T/sqrt(Hz)の磁束ノイズレベルで動作する。0.5 m以内の強磁性材料は性能を劣化させる。
- MRI対応デバイス: 1.5から7 Tの主磁場はVCA内のNdFeB磁石に巨大な力を及ぼし、物理的に危険である。圧電アクチュエータは本質的にMRI対応である。
- 質量分析: 漂遊磁界によるイオンビーム偏向が質量スペクトルを損なう。
- 光電子顕微鏡 (PEEM): 低エネルギー電子(1から100 eV)は漂遊磁界に極めて敏感である。
磁気適合性のまとめ
| 機器 / 感度クラス | 最大許容漂遊磁界 | VCA適合? | 圧電適合? |
|---|---|---|---|
| 一般的な実験機器 | 100 mmで< 0.5 mT | 注意して可 | 可 |
| 光干渉計 | 50 mmで< 0.05 mT | 限界的 (シールドVCA) | 可 |
| 走査電子顕微鏡 | ビーム位置で< 0.001 mT | 不可 (シールドしても) | 可 |
| 透過電子顕微鏡 | サンプル位置で< 0.0005 mT | 不可 | 可 |
| SQUID磁力計 | センサ位置で< 10^-9 mT | 不可 | 可 |
| MRI対応システム | 磁場内に強磁性体ゼロ | 不可 (安全上の危険) | 可 |
| イオンビーム / 質量分析 | ビーム位置で< 0.01 mT | 不可 | 可 |
磁気的に感度の高いアプリケーションでは、評価すべきトレードオフは存在しない。圧電が唯一の選択肢である。
ファストステアリングミラー: 直接比較の事例研究
ファストステアリングミラー(FSM)は、圧電とボイスコイルの両バージョンが同一メーカー(PI)から市販されており、同じ機能(サブマイクロラジアン精度でのチップ・チルトビームステアリング)を実行するため、優れた比較の場を提供する。
比較対象
圧電FSM:
- PI S-330: チップ・チルトミラー、機械チルト範囲+-2、+-5、+-10 mrad。共振周波数約330 Hz(負荷時)。分解能20 nrad。静電容量センサフィードバック。保持時ゼロ消費電力。磁界放射なし。
- PI S-335: 拡張範囲、機械チルト+-35 mrad。サブミリ秒ステップ応答。レーザ加工および自由空間光通信における高動的ビームステアリング向け設計。
ボイスコイルFSM:
- PI V-931: ムービングマグネット方式ボイスコイル設計。光学ビーム偏向+-4度(機械+-2度)。S-330の約200倍の範囲。分解能1マイクロラジアン。連続稼働、フルレンジでの任意波形追従が可能。
- Newport FSM-300: 光学ビーム偏向+-3度。帯域幅800 Hz。分解能2マイクロラジアン。高速スキャン用の低慣性ムービングミラー設計。
性能比較
| パラメータ | PI S-330 (圧電) | PI S-335 (圧電) | PI V-931 (VCA) | Newport FSM-300 (VCA) |
|---|---|---|---|---|
| 機械チルト範囲 | +-2～+-10 mrad | +-35 mrad | +-2 deg | +-1.5 deg |
| 光学ビーム範囲 | +-4～+-20 mrad | +-70 mrad | +-4 deg | +-3 deg |
| 角度分解能 | 20 nrad | ~50 nrad | 1 urad | 2 urad |
| 帯域幅 (-3 dB) | ~100 Hz (負荷時) | ~80 Hz | ~60 Hz | 800 Hz |
| ステップ応答 | 1～3 ms | < 1 ms | 5～15 ms | ~1.5 ms |
| 保持時消費電力 | ~0 W | ~0 W | 1～5 W | 1～5 W |
| 磁気漂遊磁界 | なし | なし | 大きい | 大きい |
| ミラー口径 | 25～50 mm | 25～50 mm | 25～100 mm | 25 mm |
選択基準
圧電FSM (S-330/S-335) を選ぶ場合:
- +-35 mrad以下の角度範囲で十分(ビーム方向補正、波面チルト補償、ファイバ結合最適化)
- サブマイクロラジアンの分解能が必要(20 nradはVCAの1マイクロラジアンの50倍の精細さ)
- ミラーが長時間にわたってゼロ消費電力で固定角度を保持する必要がある(衛星光リンク、干渉計アライメント)
- 磁界放射がビーム経路や隣接機器を妨害する環境(電子光学系、SQUIDセンサ近傍)
- 連続コイル発熱が問題となる真空中での動作
ボイスコイルFSM (V-931/FSM-300) を選ぶ場合:
- 度単位の角度範囲が必要(広角スキャン、マルチターゲットポインティング、LiDARスキャン)
- 連続高速スキャンが主要なモード(Newport FSM-300の+-3度範囲での800 Hz帯域幅は圧電設計では達成不可)
- 1から2マイクロラジアンの分解能で十分
- 熱負荷が許容可能、またはシステムが空冷
- 磁界放射が管理可能、または無関係
分解能の差(20 nrad対1マイクロラジアン、50倍)は多くの光学アプリケーションで最も決定的なパラメータである。補償光学、干渉計アライメント、精密ビームポインティングはいずれも圧電の高分解能の恩恵を受ける。スキャニングLiDAR、レーザショーシステム、広角監視にはVCAの広範囲が必要である。
PI 高速チップ・チルト圧電プラットフォーム。プッシュプル圧電スタック駆動の2軸フレクシャ機構により、磁性部品なしで20 nradの分解能を達成。ボイスコイルFSMは50倍から100倍の広い角度範囲を提供するが、分解能は50倍粗い。出典: PI
アクティブ除振: どちらが勝つか?
アクティブ除振は両技術にとって商業的に最も重要なアプリケーションの一つであり、その競合状況は示唆に富む。
圧電ベースシステム
TMC STACIS III: 圧電アクチュエータを使用して0.6から150 Hzのアクティブ除振を実現。2 Hzで90%以上の振動減衰を達成しており、プラットフォームレベルのシステムとしては印象的な数値。圧電アクチュエータはパッシブ空気ばね式アイソレータに対してプッシュプル構成で動作する。リソグラフィ、顕微鏡、干渉計にとって最も有害な低周波数(5 Hz以下)の構造振動に対して、STACIS IIIは業界標準である。
Herzan TS-150: 0.7から1,000 Hzのアクティブ動作で、有用な除振帯域幅を音響領域まで拡張。慣性センサ付き圧電アクチュエータを使用。音響ノイズ(100から1,000 Hz)が建物の振動を通じて測定に結合する走査プローブ顕微鏡に特に適している。
ボイスコイル / 電磁システム
いくつかのアクティブ除振プラットフォームはボイスコイルまたは電磁アクチュエータを使用している。これらのシステムはより大きなストローク範囲で動作でき、除振と位置制御の両方を提供する。ただし、アクティブ除振に必要な連続電流はアイソレーションプラットフォーム内で発熱を生じる。これは、除振されるべき機器が温度安定性を必要とすることが多いことを考えると矛盾である。
パッシブ比較ポイント
Minus K BM-4: 固有振動数0.5 Hzのパッシブ負剛性アイソレータ。消費電力ゼロ、発熱ゼロで、優れた低周波除振を実現。ただし、アクティブフィードバックがなく、荷重変化に適応できず、アクティブシステムと比較して高周波性能が限定される。
除振技術の比較
| システム | 技術 | アクティブ帯域幅 | 2 Hzでの減衰 | 消費電力 | 熱的擾乱 |
|---|---|---|---|---|---|
| TMC STACIS III | 圧電 | 0.6～150 Hz | > 90% | 低 (圧電、間欠的) | 極めて低い |
| Herzan TS-150 | 圧電 | 0.7～1,000 Hz | > 85% | 低 | 極めて低い |
| 典型的なVCAアクティブ | ボイスコイル | 1～200 Hz | > 80% | 中程度 (連続) | 中程度 (2～10 W) |
| Minus K BM-4 | パッシブ | N/A (固有振動数0.5 Hz) | > 93% | ゼロ | ゼロ |
分析
除振において、圧電アクチュエータは構造的な優位性を持つ。除振アクチュエータはペイロードを重力に対して保持しながら振動を補正する必要がある。圧電システムでは重力支持はパッシブばね(空気式または機械式)が担い、圧電は動的補正力のみを提供する。つまり圧電は中立点付近で小さな動的信号で動作する。これはまさに圧電が最も得意とする領域である。高い剛性、広い帯域幅、ゼロの静的消費電力。
一方、ボイスコイル式除振アクチュエータは重力荷重の一部を負担する(連続電流、連続発熱)か、静的支持を完全にパッシブばねに依存する必要がある。パッシブばねが不完全であれば、VCAが補償しなければならず、温度安定性が最も重要なアイソレーションテーブル上で発熱を生じる。
半導体ファブの除振においてTMC STACIS IIIが支配的地位を占めているのは偶然ではない。圧電アクチュエータと空気ばねの組み合わせは、プラットフォーム上のリソグラフィ装置への熱擾乱を最小限に抑えながら、必要な低周波性能(2 Hz以下)を提供する。+-0.01度Cの温度安定性が要求されるファブ環境では、圧電アプローチが唯一の実用的なアクティブソリューションである。
コスト比較
コスト比較は性能ティアとストローク範囲に大きく依存する。以下は、すぐに使用可能な完成品位置決めステージ(アクチュエータ、ドライバ、センサ、コントローラを含む)の詳細な内訳である。
| 性能ティア | ストローク | 圧電システムコスト | VCAシステムコスト | 備考 |
|---|---|---|---|---|
| 基本開ループ | 15 um | $300～$800 | N/A | フィードバックなしではVCA非実用的 |
| 閉ループ、100 nm分解能 | 15 um | $1,500～$3,000 | $1,000～$2,500 | 圧電がシンプル。VCAには良質なセンサが必要 |
| 閉ループ、10 nm分解能 | 15 um | $2,500～$5,000 | $2,000～$4,000 | コスト同等、圧電が高性能 |
| 閉ループ、1 nm分解能 | 15 um | $4,000～$8,000 | $5,000～$12,000 | VCAには超低ノイズドライバが必要 |
| 閉ループ、100 nm分解能 | 100 um | $3,000～$6,000 | $1,500～$3,500 | 圧電は増幅が必要、VCAが自然 |
| 閉ループ、100 nm分解能 | 500 um | $6,000～$15,000 | $2,000～$5,000 | 圧電はストローク限界、VCAが明らかに安価 |
| 閉ループ、100 nm分解能 | 1 mm | 非実用的 (単段) | $2,500～$6,000 | VCAが唯一の選択肢 |
| 閉ループ、100 nm分解能 | 5 mm | N/A | $3,000～$8,000 | VCAのみ |
| 真空対応、10 nm分解能 | 15 um | $5,000～$10,000 | $8,000～$20,000 | VCA真空ディレーティング+熱管理 |
| 真空対応、10 nm分解能 | 100 um | $6,000～$12,000 | $6,000～$15,000 | 同等、真空中は圧電がシンプル |
コストに関する主要な観察:
- 短ストローク(50マイクロメートル以下)では、ドライバ電子回路がシンプルで高度な熱管理が不要なため、圧電が所定の分解能に対して安価なことが多い。
- 長ストローク(200マイクロメートル以上)では、圧電がフレクシャ増幅を必要とし機械的複雑さとコストが増すため、VCAが安価になる。
- 真空アプリケーションでは、VCAの真空対応に高価な熱ソリューションが必要なため、同等性能で圧電がほぼ常に安価。
- アンプコストが隠れたコスト要因であることが多い。1マイクロファラッドを1 kHzで駆動可能な高電圧圧電アンプは$500から$2,000。VCA用の低ノイズ電流アンプは$300から$1,500。サブナノメートル分解能ではVCAアンプの電流ノイズ要件が厳しくなるため、コストが急上昇する。
アプリケーション選定シナリオ
シナリオ 1: 顕微鏡対物レンズのオートフォーカス
要件: 200マイクロメートルの可動域、50 nm分解能、100 Hz帯域幅、大気圧、画像取得中の連続スキャン、垂直軸(150 gの対物レンズによる重力荷重)。
分析: 200マイクロメートルのストロークは増幅型圧電の上限であり、VCAの範囲には十分に収まる。50 nm分解能は両技術で達成可能。連続スキャンのデューティサイクルではVCAの消費電力は圧電の容量性損失と同程度。1.47 Nの重力荷重はVCAに約0.15 Wの連続熱負荷を生じるが管理可能。
推奨: VCA。 ストローク範囲がVCAに有利であり、分解能は容易に達成可能。連続スキャンのデューティサイクルでは圧電の静的保持優位性が活かされない。PI V-522(5 mmストローク、20 nmエンコーダ)が大幅な余裕を持つ優れたソリューションである。コスト: 完成品で約$2,000から$4,000。
要件が20マイクロメートルの可動域と500 Hz帯域幅(共焦点Zスキャンなど)に変更された場合、答えは圧電に逆転する。
シナリオ 2: レーザキャビティのアクティブミラーアライメント
要件: 5マイクロメートルの可動域、0.5 nm分解能、1 kHz帯域幅、調整間は数時間保持、隣接機器からの振動耐性、低磁界放射(近くに磁力計)。
分析: 短ストローク(5マイクロメートル)と広帯域(1 kHz)は圧電に強く有利。0.5 nm分解能は圧電では静電容量センサで日常的に達成されるが、VCAでは高価な超低ノイズ電流ドライバが必要。数時間の保持はVCAに大きな熱ペナルティを課す。磁気感度要件はVCAを完全に除外(NdFeB磁石がアクチュエータ表面で0.1から10 mTの漂遊磁界を発生)。
推奨: 圧電、明確に。 PI P-752 LISA(25マイクロメートルストローク、1 nm分解能)または同等の閉ループ圧電スタック(静電容量センサ付き)がすべての要件をマージンを持って満たす。コスト: 完成品で約$3,000から$6,000。
シナリオ 3: 走査電子顕微鏡の除振
要件: 0.5から200 Hzのアクティブ除振、500 kg機器の支持、サンプル位置で+-0.05度Cの温度安定性、電子カラムから1 m以内のゼロ磁界放射。
分析: 磁気要件がボイスコイルアイソレータを即座に除外する。十分にシールドされたVCAシステムでも500 mmで0.001 mTを超える漂遊磁界を発生し、SEM電子ビームを偏向させる。温度安定性要件は連続的な熱源にペナルティを課す。低周波要件(0.5 Hz)にはアクティブ除振が必要。パッシブアイソレータ単独では、非実用的に柔らかいばねなしでは1から2 Hzで90%減衰を達成できない。
推奨: 圧電アクティブ除振 (TMC STACIS IIIまたは同等品)。 圧電・空気ばねの組み合わせが、必要な帯域幅、熱的中立性、ゼロ磁界放射を提供する。コスト: 完成品プラットフォームで$30,000から$60,000だが、SEM級の除振としては標準的。
シナリオ 4: ピック・アンド・プレース ダイボンディング
要件: Z方向500マイクロメートルの可動域、1マイクロメートル分解能、50 Hz帯域幅、垂直軸、100 gのツールヘッド、200 msサイクルタイム、クリーンルーム Class 100。
分析: 500マイクロメートルのストロークは増幅型圧電の限界に達する。1マイクロメートルの分解能と50 Hzの帯域幅は両技術とも快適な範囲内。200 msサイクルタイムは高い要求ではない。垂直軸は0.98 Nの重力荷重を生じる。クリーンルームではパーティクル発生と熱対流が重要。
推奨: VCA。 ストロークがボイスコイルにより適している。20 nmエンコーダで十分すぎる分解能。0.98 Nの重力荷重はKm = 4 N/sqrt(W)のVCAで0.06 Wの消費電力にしかならず、クリーンルームでも熱的に許容可能。コスト: 約$2,000から$5,000。
ストロークが100マイクロメートルでサイクルタイムが10 msであれば、圧電がより良い選択肢となる。
シナリオ 5: フォトニックチップカップリングのファイバアライメント
要件: 3軸位置決め、各軸30マイクロメートル可動域、1 nm分解能、200 Hz帯域幅、最適化後は無期限保持、真空対応(1 x 10^-6 mbarのパッケージング環境)、フォトニックチップ近傍でゼロ磁界。
分析: すべての要件が圧電に有利。30マイクロメートルのストロークはスタック+フレクシャ範囲内。1 nm分解能は静電容量センサ圧電ステージの標準。200 Hz帯域幅は容易に達成。ゼロ消費電力での無期限保持は圧電の強み。真空動作でディレーティング不要。ゼロ磁界放射はフォトニックチップをファラデー回転や磁気光学効果から保護。
推奨: 圧電、全3軸。 nPoint NPXY100Z(XY)と単軸圧電Zステージの組み合わせで、XYに100マイクロメートルの可動域と適切なZ可動域をすべて0.1 nm分解能で提供。あるいはPI P-620/P-622 PIHera構成。10^-6 mbar真空中で圧電システムは熱ディレーティングなしにフル定格性能を発揮。VCAはこの環境で大規模な熱管理と磁気シールドが必要となり、コスト、複雑さ、リスクが増大する。コスト: 3軸システムで約$10,000から$20,000。
シナリオ 6: CMM定接触力タクタイルプロービング
要件: Z方向2 mmの可動域、0.1マイクロメートル分解能、全ストロークにわたって0.05 Nの定接触力、低帯域幅(10 Hz)、大気圧動作。
分析: 2 mmの可動域にわたる定力要件が決定的な要因。圧電アクチュエータは変位の変化に応じて一定の力を維持するために電圧を連続的に変化させる必要があり、自身の剛性特性と闘うことになる。VCAは位置に関係なく電流に比例した一定の力を自然に提供する。2 mmのストロークは単段圧電の範囲を大きく超える。両技術とも分解能は控えめである。
推奨: VCA。 定力要件と2 mmストロークが明確にVCA向きのアプリケーション。H2W NCC05-11-011-1X(12.7 mmストローク、4.9 N連続)で十分余裕がある。Km = 2.98 N/sqrt(W)で0.05 Nの保持力に対する消費電力は(0.05/2.98)^2 = 0.28 mW。熱影響は無視可能。コスト: 約$1,500から$3,000。
多段粗動/微動アーキテクチャ: 長ストロークの粗動ステージ(下段)がコンパクトな微動ステージ(上段)を搭載。VCAのストローク優位性と圧電の分解能優位性を組み合わせ、単一技術では達成不可能な性能を実現。出典: PI
ハイブリッド粗動/微動アーキテクチャ
荷重・ストローク・分解能のトレードオフで分析されているように、システム設計者はますます両技術を単一の位置決めシステムに組み合わせるようになっている。最も一般的なハイブリッドアーキテクチャは、VCAを長ストローク(1から25 mm)の粗動位置決めに使用し、圧電ステージを短ストローク(10から100マイクロメートル)の微動位置決めに使用する。VCAが長距離のスルーを処理し、圧電が最終整定と精密保持を担当する。
ASML TWINSCAN デュアルステージ: 決定的な事例
量産中の最も高度なハイブリッド粗動/微動システムは、ASMLのTWINSCANリソグラフィウェーハステージである。このアーキテクチャの理解は、両技術を組み合わせるエンジニアリングロジックを明らかにする。
粗動ステージ (ボイスコイル): TWINSCANのウェーハテーブルは、ローレンツ力(ボイスコイル原理)モータで駆動される磁気浮上プラットフォーム上に載る。6自由度がアクティブ制御される。7Gのピーク加速度を達成し、毎時300枚以上のスループットでリソグラフィに必要な高速スキャン・ステップ動作を実現。ボイスコイルモータは長ストローク(XYで数百ミリメートル)と高加速度を提供するが、整定精度はサーボ帯域幅、アンプノイズ、構造動特性により10から100 nm程度に制限される。
位置計測: TWINSCANは60 pm(0.06 nm)のセンサ精度を持つ干渉計測定システムを使用する。この卓越した測定分解能は、ボイスコイルステージの位置決め性能の限界を明らかにする。オングストロームのスケールではボイスコイルサーボループはすべての外乱を追従できない。
微動ステージ (圧電、研究): TU Eindhoven(アイントホーフェン工科大学)の研究では、TWINSCANアーキテクチャへの圧電微動位置決めステージの追加が検討されている。目標は、粗動ステージのサーボ補正によるナノメートルレベルの振動が存在する中でも、10 ms以下の整定時間と露光中5 nm以下の位置安定性を達成すること。ウェーハチャックと粗動ステージの間に取り付けられた圧電微動ステージは、10から50マイクロメートルのストローク範囲で数キロヘルツの帯域幅で動作する。高い剛性(数十N/マイクロメートル)により、ボイスコイルサーボが追従できない高周波外乱のパッシブな振動排除を提供する。
このデュアルステージコンセプトは、二つの技術の本質的な相補性を凝縮している。VCAが可動域と加速度を提供する。圧電が帯域幅と剛性を提供する。最も要求の厳しい位置決めアプリケーションの複合要件を、いずれの技術も単独で満たすことはできない。
その他のハイブリッドアーキテクチャ
ASMLの事例は極端なケースだが、よりシンプルなハイブリッドシステムは一般的である。
顕微鏡オートフォーカス: PI V-524ボイスコイルステージ(10 mmストローク、20 nmエンコーダ、250 mm/s)が粗動Z位置決めを提供し、PI P-625 PIFOC(400マイクロメートルストローク、0.1 nm分解能)が広帯域での微動フォーカスを提供。
走査プローブ顕微鏡: VCA XYステージが試料ナビゲーション用に5から25 mmの粗動位置決めを提供し、圧電XYスキャナ(nPoint NPXY100Z、100マイクロメートル可動域、0.1 nm分解能)が原子分解能イメージングのスキャンフィールドを提供。
衛星光通信: ボイスコイルFSM(PI V-931、+-4度)がリモート端末の捕捉と粗追尾を行い、圧電FSM(PI S-330、+-10 mrad、20 nrad分解能)が光リンク維持のための微動ポインティングを提供。
ハイブリッドアーキテクチャの性能サマリー
| アーキテクチャ | 粗動ステージ | 微動ステージ | 全ストローク | システム分解能 | システムBW | 概算コスト |
|---|---|---|---|---|---|---|
| VCA + 圧電スタック | VCA, 5 mm | 圧電, 15 um | 5.015 mm | 0.1 nm | 1 kHz (微動) | $8,000～$20,000 |
| VCA + 増幅型圧電 | VCA, 25 mm | 圧電, 100 um | 25.1 mm | 1 nm | 500 Hz (微動) | $10,000～$30,000 |
| VCA除振 + 圧電ナノ | VCA, 2 mm | 圧電, 50 um | N/A (除振) | 0.1 nm | 200 Hz (除振), 1 kHz (ナノ) | $15,000～$40,000 |
| ASMLクラス デュアルステージ | VCA磁気浮上, 300 mm | 圧電, 50 um | 300 mm | < 1 nm | 数kHz (微動) | カスタム (数百万ドル) |
ハイブリッドシステムのトレードオフは複雑さである。二つのアクチュエータ、二つのドライバ、二つのセンサ、そして不安定性を導入せずに両ループを協調させるコントローラが必要。典型的なハイブリッドシステムのコストは単一技術ソリューションの1.5から2.5倍だが、要件が真に両技術領域にまたがるアプリケーションでは、性能向上が投資を正当化することが多い。
定量的比較サマリー
| パラメータ | 圧電 (フレクシャステージ) | ボイスコイル (フレクシャステージ) |
|---|---|---|
| 典型的ストローク | 5～500 um | 0.1～50 mm |
| 分解能 (閉ループ) | 0.1～1 nm | 1～100 nm |
| 帯域幅 (-3 dB) | 100 Hz～1.5 kHz | 50～500 Hz |
| 0.1%整定 | 1～5 ms | 5～30 ms |
| 連続力 | 10～1,000 N (位置依存) | 1～50 N (一定) |
| 剛性 | 10～500 N/um | ~0 (開ループ) |
| 保持時静的消費電力 | ~0 W | 1～50 W (荷重依存) |
| 動的消費電力 (100 Hz, 10 um) | 0.3 W | 0.5～2 W |
| ヒステリシス (開ループ) | 10%～15% | < 1% |
| 線形性 (閉ループ) | 0.001%～0.01% | 0.01%～0.1% |
| 真空適合性 | 優秀 (ディレーティングなし) | 中程度 (30%～50%の力ディレーティング) |
| 磁界放射 | なし | 大きい (表面で0.1～10 mT) |
| 動作温度範囲 | -40～+150度C | -20～+80度C (コイル制限) |
| 寿命 | 実質無限 (無摩耗) | 実質無限 (無摩耗) |
| 典型的な単体コスト | $500～$5,000 | $200～$3,000 |
| 典型的なシステムコスト | $1,500～$12,000 | $1,000～$8,000 |
選定フレームワークのまとめ
包括的な技術選定フレームワークは、すべての精密モーション技術間の体系的な選定方法論を提供する。圧電対ボイスコイルの具体的な選定については、以下のフローチャートが主要な分岐点を捉えている。この内容は、圧電対サーボおよび圧電対ステッパーにおけるより広範な比較にも基づいている。
ステップ 1: ストローク
必要なストロークは500マイクロメートルを超えるか?
- はい: ボイスコイルが主な候補。圧電はハイブリッドアーキテクチャの微動ステージとしてのみ参加可能。
- いいえ: ステップ2へ進む。
ステップ 2: 分解能
必要な分解能は1 nm未満か?
- はい: 静電容量センサ付き圧電が主な候補。VCAでは特別な(かつ高価な)手段なしにサブナノメートル分解能を確実に達成できない。
- いいえ: ステップ3へ進む。
ステップ 3: 帯域幅
必要な閉ループ帯域幅は500 Hz以上か?
- はい: 圧電が強く有利。この帯域幅を達成するVCAステージは少なく、専門的で高価。
- いいえ: ステップ4へ進む。
ステップ 4: デューティサイクル
アクチュエータは動作時間の50%以上を荷重下での固定位置保持に費やすか?
- はい: 圧電が強く有利。ゼロ消費電力保持と熱入力の不在。
- いいえ: ステップ5へ進む。
ステップ 5: 磁気感度
システムは磁気的に感度の高い機器(電子ビーム、SQUIDセンサ、MRI)の近くに設置されるか?
- はい: 圧電が必須。VCAは不適格。
- いいえ: ステップ6へ進む。
ステップ 6: 真空
システムは真空中(10 mbar以下)で動作するか?
- はい: 圧電が強く有利。VCAは熱ディレーティングと専門的な熱管理が必要で、コストと複雑さが増す。
- いいえ: ステップ7へ進む。
ステップ 7: 力プロファイル
全ストロークにわたる一定の力(重力補償、定圧接触、アクティブダンピング)を必要とするか?
- はい: VCAが自然な選択。フラットな力・ストローク特性が理想的。
- いいえ: ステップ8へ進む。
ステップ 8: コスト感度
予算に制約があり、分解能要件が10 nm以上か?
- はい、ストロークが100マイクロメートル以上: VCAが通常安価。
- はい、ストロークが100マイクロメートル以下: 圧電が通常安価(ヒステリシスが許容可能であれば開ループ圧電が最も低コスト)。
- いいえ: 二次的な性能要因に基づいて選択。
クイックリファレンス判定表
| 主要要件 | 推奨技術 | 信頼度 |
|---|---|---|
| ストローク > 500 um | ボイスコイル | 高 |
| ストローク < 50 um | 圧電 | 高 |
| 分解能 < 1 nm | 圧電 | 非常に高い |
| 帯域幅 > 500 Hz | 圧電 | 高 |
| 荷重下静的保持 | 圧電 | 非常に高い |
| ストロークにわたる一定力 | ボイスコイル | 非常に高い |
| 真空動作 | 圧電 | 高 |
| ゼロ磁界放射 | 圧電 | 絶対的 |
| ストローク100～500 um、中程度の分解能 | どちらも (詳細評価) | 中 |
| 連続スキャン、mmストローク | ボイスコイル | 高 |
| 最低コスト、10 nm以上の分解能 | ストロークに依存 (表参照) | 中 |
正直な結論
万能の答えはないが、特定の要件セットに対してはほぼ常に明確な勝者が存在する。両技術は真に相補的である。圧電アクチュエータは短ストローク、高剛性、広帯域、熱的に静粛、磁気的にクリーンな位置決めに優れる。ボイスコイルアクチュエータはより長いストローク、定力アプリケーション、線形な開ループ動作、コスト効率の高い中程度分解能システムに優れる。
ストローク、分解能、帯域幅、デューティサイクル、熱バジェット、真空要件、磁気制約を正確に定義すること。上記の選定フレームワークを順に適用すれば、大半のケースで答えは明確になる。そして、要件が真に両技術領域にまたがる残りのケースでは、ハイブリッドシステムを構築し、各技術が最も得意なことを行わせるのが正しい選択である。
